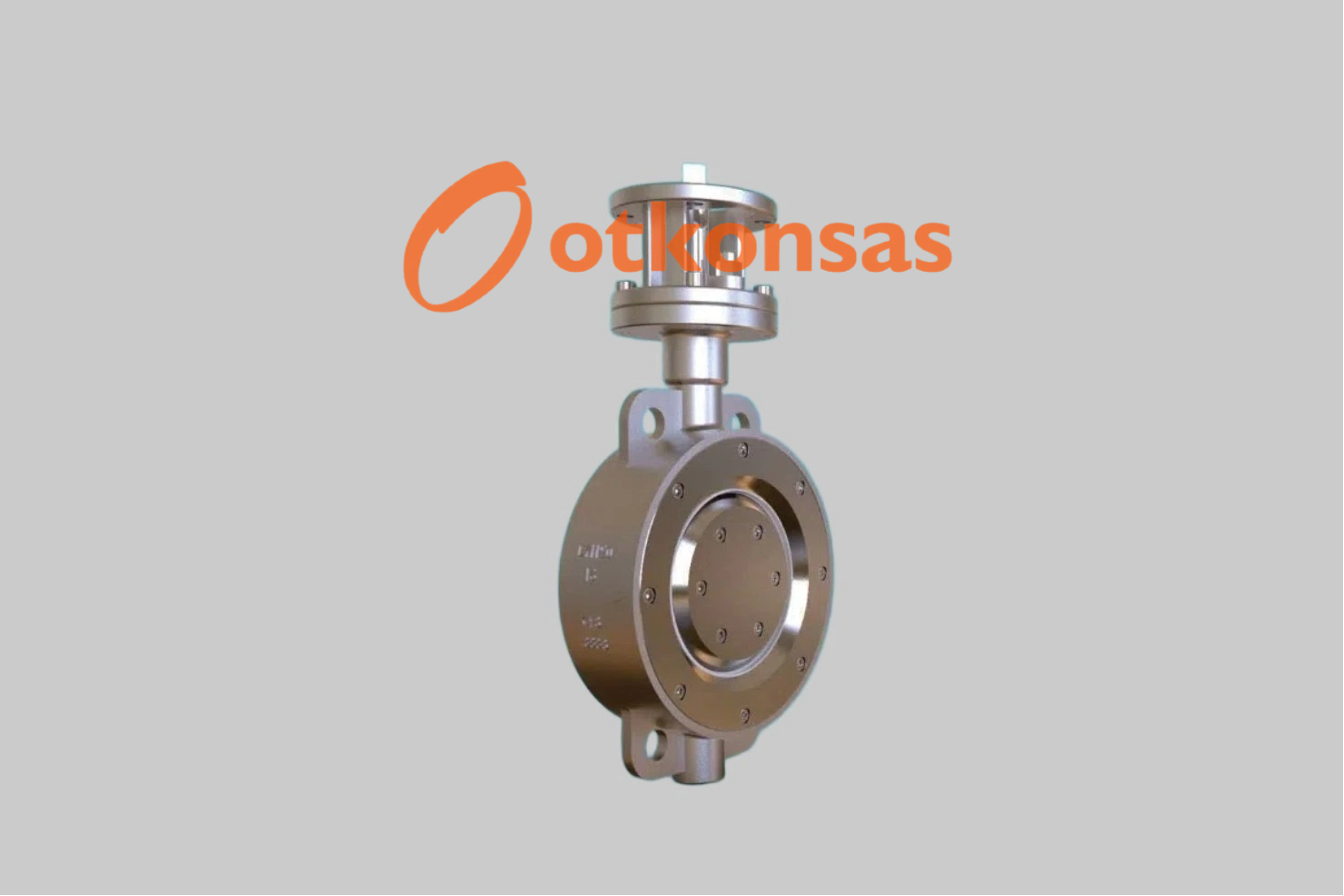

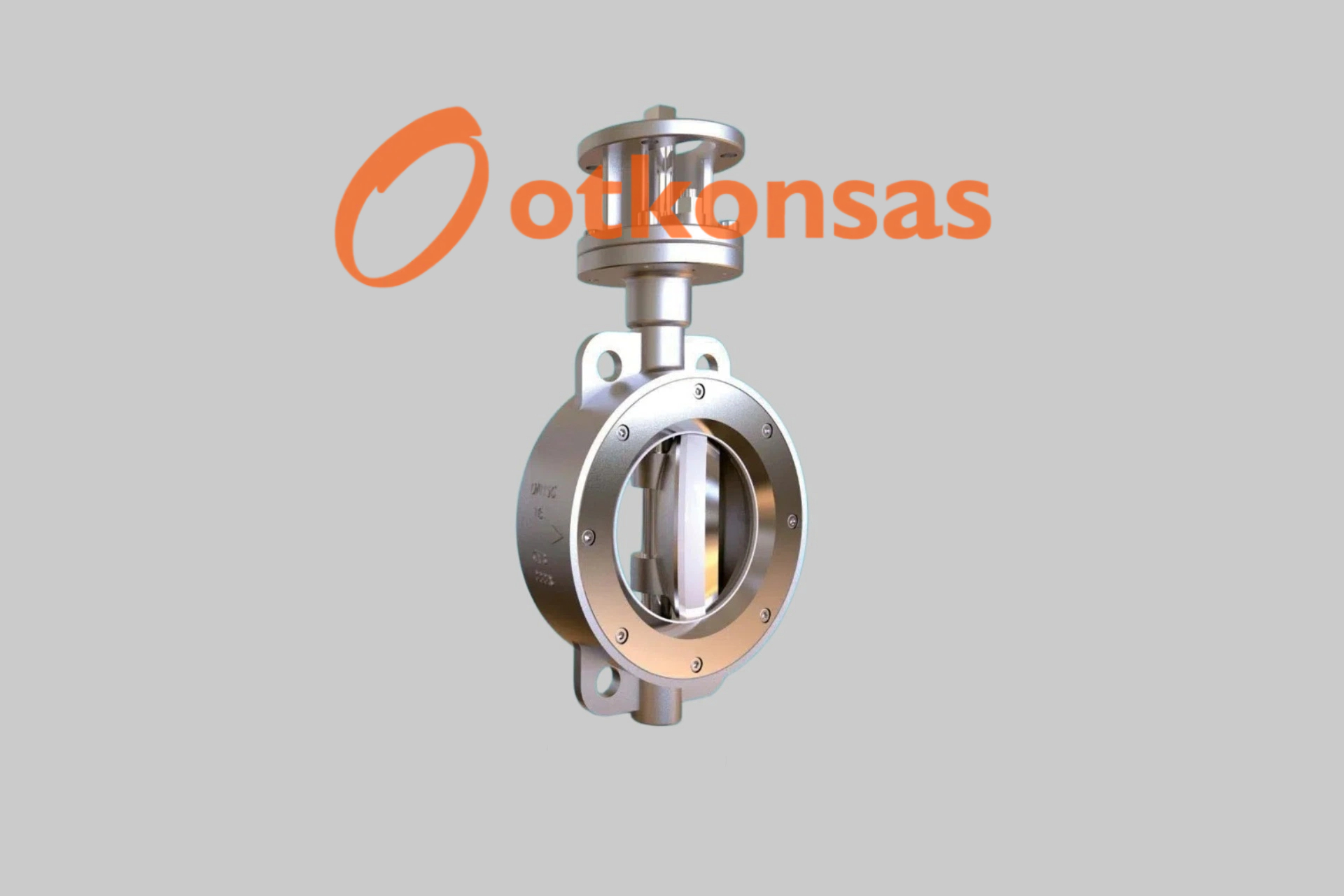

TDS系列陶瓷蝶阀

Otkonsas阀门TDS系列陶瓷蝶阀，具有结构简单可靠、重量轻、结构长度较短、便于安装等优点，在工业领域具有广泛的应用。在许多含有高硬度固体颗粒的气固混合物及浆液工况中，普通金属硬密封蝶阀密封面极易被介质冲刷和磨损耐导致阀门泄漏。Otkonsas结合普通金属硬密封蝶阀的结构优势和高性能结构陶瓷的材料性能优势，开发了TDS系列陶瓷密封蝶阀。

阀门特点：

●TDS系列陶瓷密封蝶阀采用偏心结构设计，阀门开启时蝶板密封圈与阀座密封面分离，有效减小阀门开启扭矩。阀门关闭时蝶板密封圈与阀座密封面形成剪切效应，可以切断介质中的固体颗粒和纤维等杂质，避免因密封面间夹带杂物而导致阀门卡死或泄漏。蝶板密封圈和阀座采用高性能结构陶瓷材料，根据用户工况不同，可以选择氧化锆陶瓷、99%氧化铝陶瓷、整体烧结

碳化钨陶瓷、氮化硅陶瓷等。

●蝶板陶瓷密封圈和阀座密封面为球面密封，采用先进技术和加工设备，经过精密研磨，保证TDS系列陶瓷密封蝶阀的泄漏等级均可达到ANSVCI70-2V级(零泄漏)。

●适用工况广：适用于强酸、强碱、矿渣、粉料、颗粒、浆液等各种极端腐蚀和磨损冲刷工况；

●安装使用方便：阀门结构为双向密封，阀门安装无方向、角度限制，安装使用方便；

●参数定制：阀体长度尺寸、和执行器连接方式、尺寸；法兰尺寸、阀体高度等参数可根据用户现场情况定制。为用户节省采购成本。

阀门参数：

●口径范围：

ANSI 2"~12'（DN50~DN300)

●压力等级范围：

ANSl Class150,Class300,

●设计标准：

ASME B16.5；

ASME B16.10；

API598；

阀门结构长度GBT 12221-2005；

●阀体材料：316L、304、A105等

●内衬阀芯：Al₂O₃氧化铝、ZrO₂氧化锆、Si₃N₄氮化硅、SiC碳化硅，316L、304、WC；

●密封等级：V级

●工作温度：-60℃~225℃；

●控制方式：手动、气动、电动、带手轮等可选。
