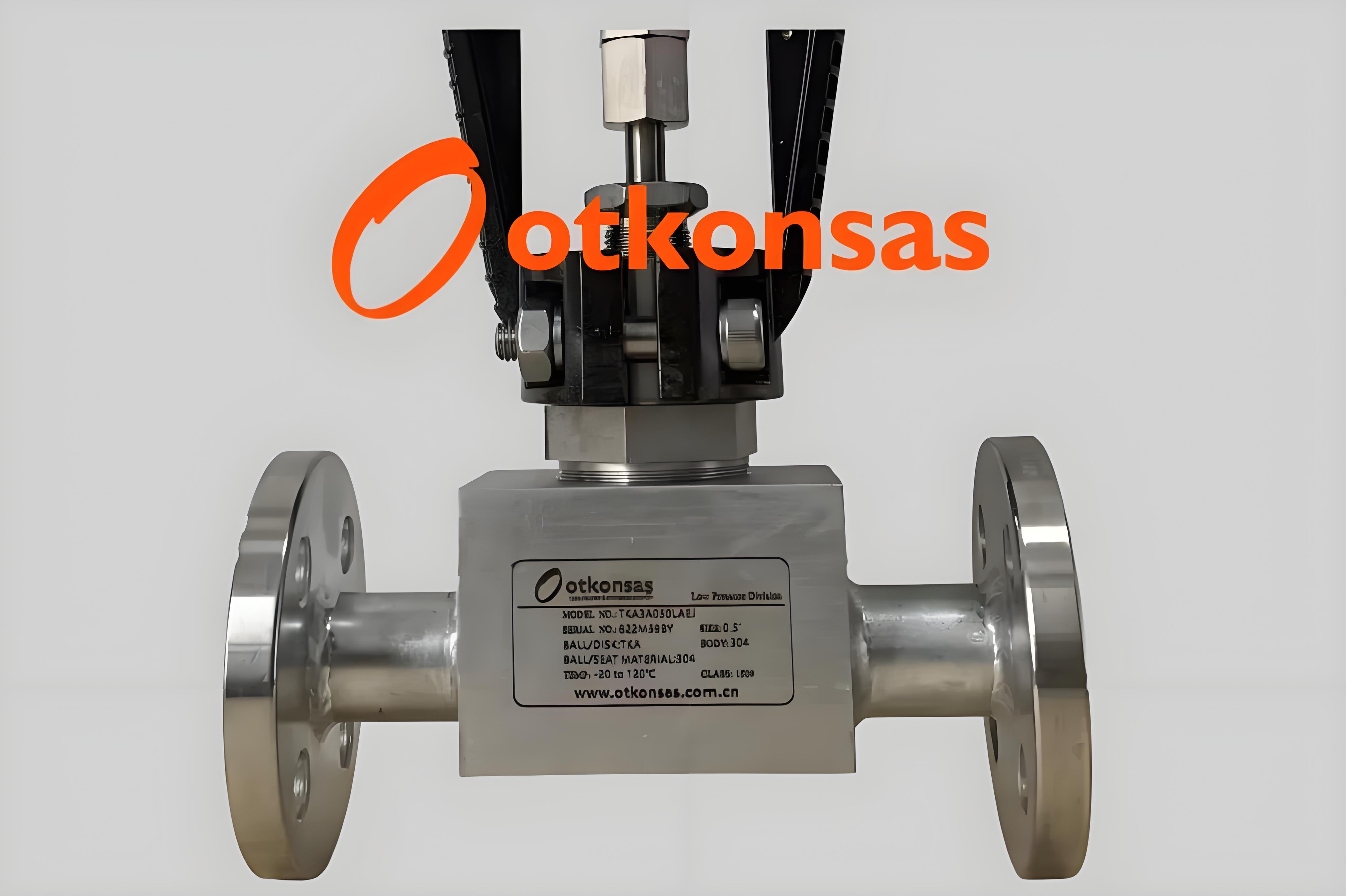

TKA系列高精度调节阀

一、概述

Otkonsas公司TKA系列小流量精确调节阀运用先进的设计、制造技术，全方位满足用户现场高精度调节的要求。适用于液体和气体介质的微小流量控制。已在医药行业注射液微小流量调节，电力行业减温减压水流量调节、氨水流量调节，食品饮料行业调配间原液小流量调节等行业取得了广泛且良好的应用。

二、领先的技术

1、CFD流体仿真分析辅助设计

“ TKA系列小流量高精度调节阀是Otkonsas(奥科萨斯)引进先进技术和设计理念，严格按照ASME、ANSI、API、TSG、CE、IEC等国际规范和标准，采用最新的计算机软件(3D造型、有限元力学分析、CFD流体分析)成果，提前对阀门的调节线性、开度和流量

对应图等。让用户可以提前了解阀门线性、开度流量关系。

2、先进的制造工艺

TKA系列小流量精确调节阀在阀门生产前，阀体为锻造件一次性加工成形，然后使用五轴高精度CNC数控车床加工阀体内的流道、阀腔、阀杆位等。阀芯和阀座尺寸根据每位用户现场工况参数，计算阀门CV，再根据CFD仿真流体分析后匹配最优CV值。根据定制CV值使用高精度CNC数控车床，“一对一”加工阀芯和阀座。使阀芯、阀座配合紧密，实际CV符合设计CV值。最小cv可达到0.01。

3、灵活的附件配置

阀门的安装方式、阀门长度、整体高度等尺寸参数；阀芯、阀座和阀体材料参数；可根据用户工况要求定制。可配电动、气动执行器，能够满足各种不同的工况要求。

阀门特点：

●阀门流量CV可定制：我们以多年的阀门设计经验为基础，联接“阀门大数据”与用户工况参数；为用户提供定制单独、精准的流量CV，达到流量精准控制；

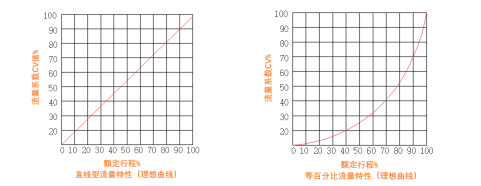

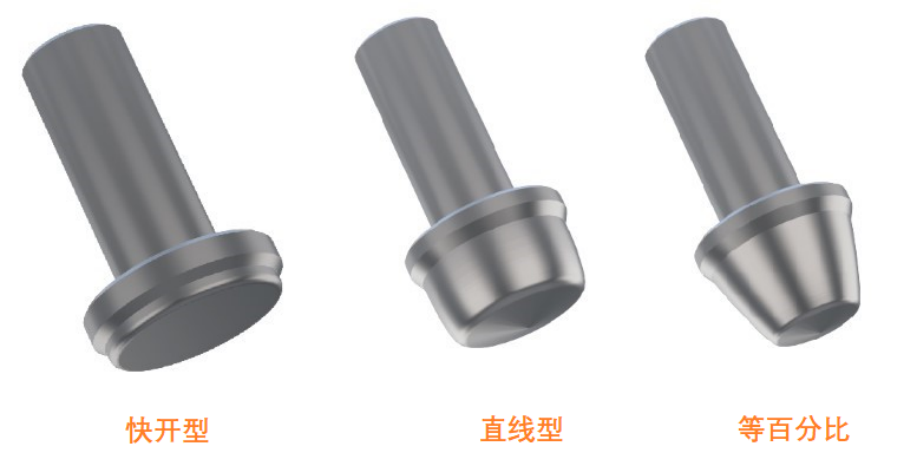

●阀门流量特性可选择：我们以“阀门大数据”和用户工况参数为基础，根据用户流量CV，可选择“快开”“直线”“等百分比”等不同的流量特性，满足用户不同需求；

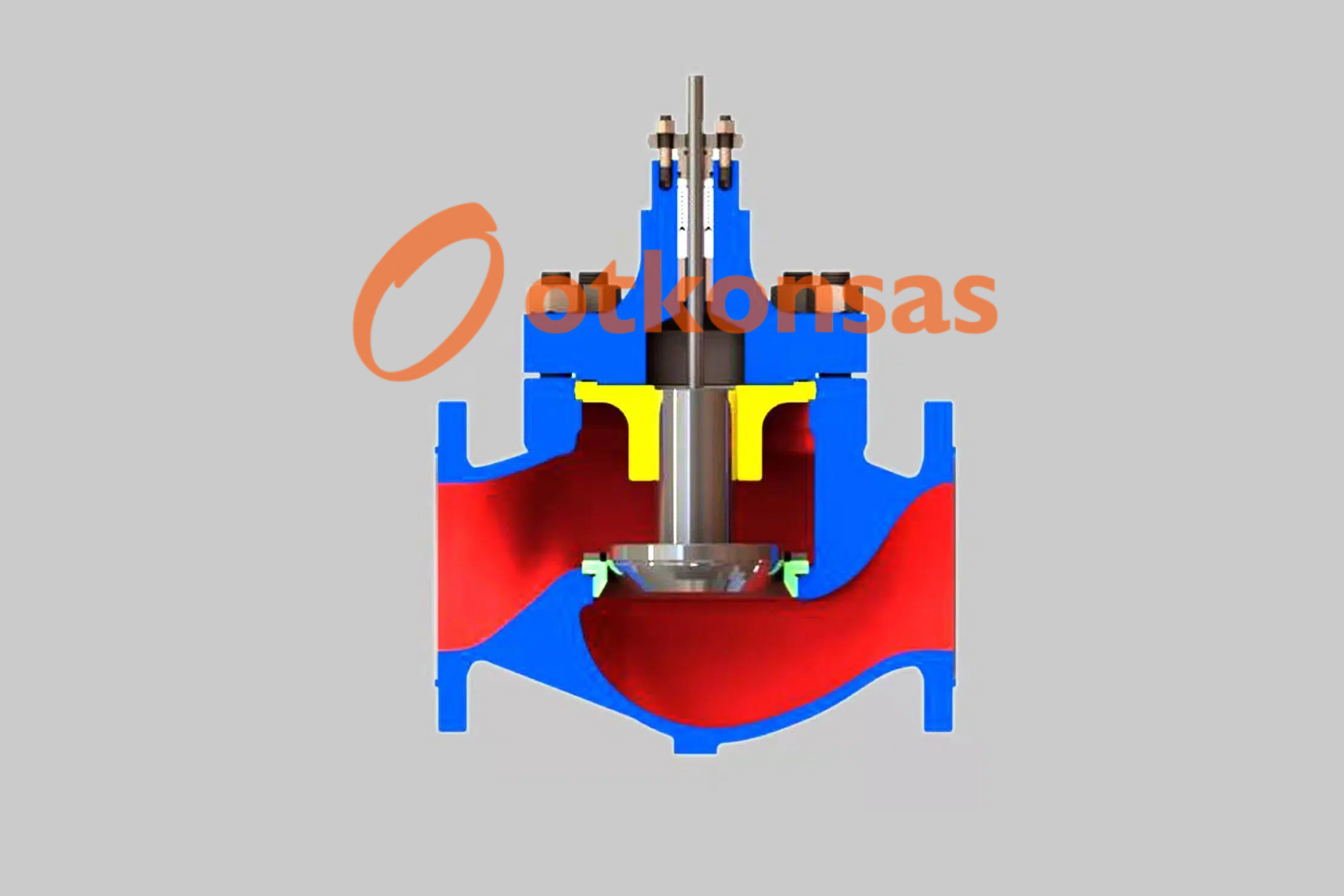

●安装使用方便：阀门结构为单座阀芯设计，阀门高度低、重量轻，安装使用方便；

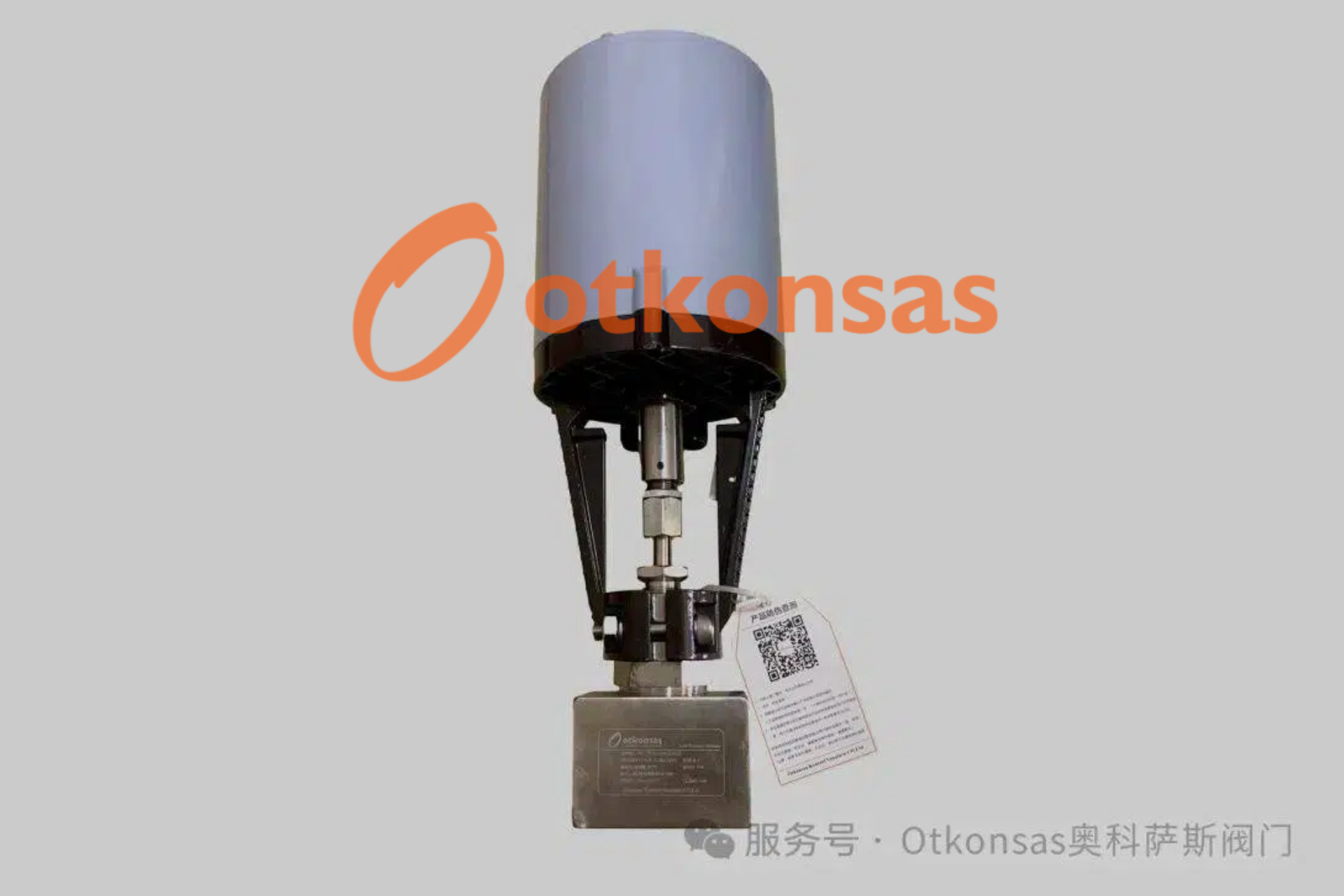

●执行器可选：可根据用户要求或现场情况选择电动、气动、气液联动等不同的执行器。

●参数定制：阀体长度尺寸、和执行器连接方式、尺寸；法兰尺寸、阀体高度等参数可根据用户现场情况定制。为用户节省采购成本。

●调节精度高：CV根据用户参数定制，阀芯尺寸根据定制CV制造，更好满足现场流量调节线性要求。

阀门参数：

●口径范围：

ANSI 1/2"~4（DN15-DN100)

●压力等级范围：

ANSl Class150,Class300

●设计标准：

ASME B16.5；

ASME B16.10；

API598；

●阀体材料：316L、304、A105等；

●内衬材料：304、316L、哈C；

●工作温度：-20℃~260℃；

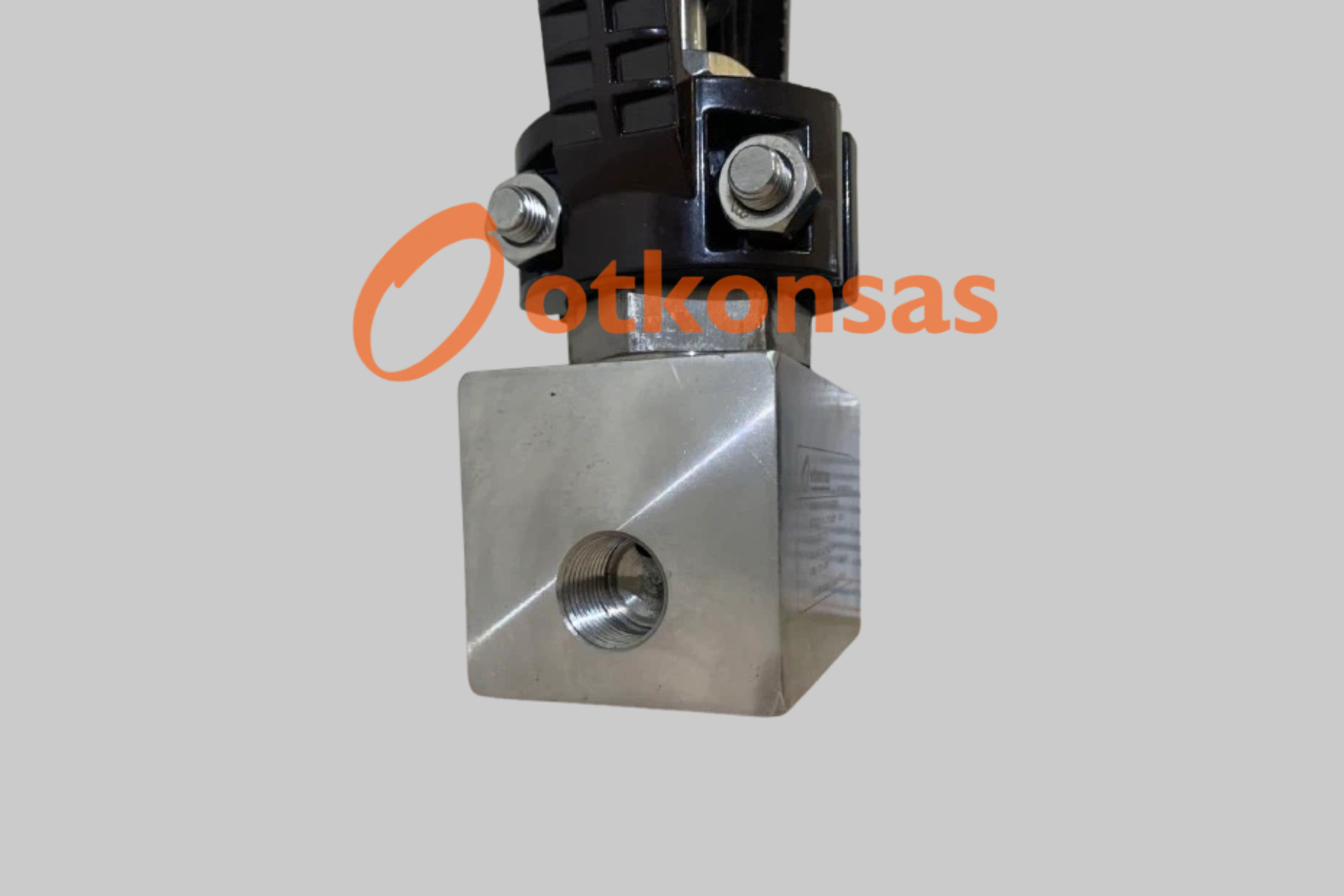

●安装方式：焊接、法兰、螺纹、对夹等。
